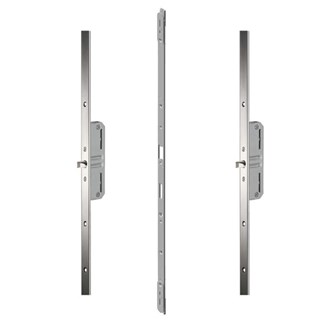

KFV ONE 5700870 RB1300 sleutelbediende voorplaatgarnituur [3x] met penschoot F/24 PC92

KFV ONE 5700870 RB1300 sleutelbediende voorplaatgarnituur [3x] met penschoot F/24 PC92

De reparatie-meerpuntssluiting biedt een snelle hulp bij de reparatie van huis- en woningstoegangsdeuren alsmede bij de speciale constructie van nieuwe deuren. Als fabrikantonafhankelijk systeem kunnen een veelvoud van sleutel- en krukbediende meerpuntssluitingen van KFV en de concurrentie hierdoor met een eenvoudige montage worden vervangen.
Met de reparatie-meerpuntssluiting kunnen deurhoogtes van ca 1.730 tot 2.725 mm vleugelsponninghoogte met een tussenstuk worden gerealiseerd. De greepposities kunnen daarbij vrij worden gekozen.

De reparatie-meerpuntssluiting biedt de volgende voordelen:

• Voorplaten bestaande uit roestvrijstaal
• bijzonder vlakke koppelingsstukken met fijne vertanding en borgveren
• Onderhoudsvrije softlock dagschoten (sleutelbediend)
• Hoofdslotkast-sets in verschillende doornmaten apart verkrijgbaar
• Standaard met reduceerhuls van 10 naar 8 mm-vierkant in de hoofdslotkast- set inbegrepen (sleutelbediend)
• Aansluitende voorplaten en drijfstangen zijn voor de optimale montage met een klinknagel in de juiste afkortpositie vergrendeld.

De voorplaatgarnituur met krukbediening voor de hoofdslotkasttypes B, C en D bestaat uit een bovenste en onderste voorplaatdeel met verschillende vergrendelingselementen alsmede een voorplaatmiddendeel voor de hoofdslotkast.

De volgende varianten voorplaatgarnituren zijn verkrijgbaar:

• Comfortveiligheidsnok
• Rolschoot
• Zwenkhaak (vergrendeling van boven naar beneden)
• Rolschoot/zwenkhaak-combinatie
• Zwenkhaak (vergrendeling van beneden naar boven)

Productcode KFV:

• Code: RSG RB1300SG----XF--24K------LR41----H1
• RSG bouwgroep:Reparatie-voorplaatgarnituur
• RB 1300 serie : Voorplaatgarnituur met sleutelbediening en rolschoot
• SG dagschoottype of voorplaatgarnituur: Voorplaatgarnituur
• - plaatshouder, cilindergat of speciale functie: Plaatshouder
• X code sluitplaat: willekeurige kozijndelen toepasbaar
• F contour voorplaat : Vlakke voorplaat
• Breedte voorplaat: 24 mm
• K kastbevestiging of voorplaatvorm: Voorplaat hoekig
• LR DIN-richting: DIN links ingesteld, rechts toepasbaar
• 41 kleurcode: Mat geborsteld roestvrijstaal
• H code hoofdslotkast-type: sleutelbediend, 25 - 80 mm doornmaat, 92 88 en 85 mm PC maat
• 1 verzonken uitvoering van de montageopeningen: Verzonken uitvoering volgens fabrieksnorm nr. 1
