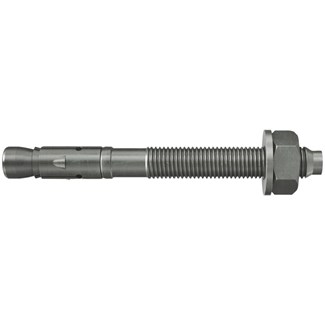

fischer 564611 FAZ II Plus R doorsteekanker 8/50

fischer FAZ II Plus doorsteekanker - RVS - 8/50 [8x115] R

Het fischer Doorsteekanker FAZ II Plus is hét stalen anker voor de hoogste eisen met hoge trekbelastingen voor een breed toepassingsgebied. Met het stalen anker kunnen zware lasten in gescheurd beton worden vastgezet. De FAZ II Plus is eenvoudiger en sneller in te plaatsen door het wegvallen van boorgatreiniging (geldt voor M8 - M24). De beproefde spreidclip draagt de lasten veilig over in het beton en maakt een direct belastbaar, hoog draagvermogen mogelijk. Het stalen anker is bijvoorbeeld ideaal voor het verankeren van leuningen, zware kabelgoten en consoles.

Productvoordelen:

• Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24)
• Talrijke certificeringen voor verschillende ondergronden (beton C12/15 t/m C80/90, vezel versterkt beton, volle kalkzandsteen) voor een zeer breed toepassingsgebied
• Met de nieuwe ETA certifcering zij de treksterktes aanzienlijk toegenomen. Hierdoor zijn er minder bevestigingspunten en dus ankers nodig
• De nieuwe ETA bevestigt het gebruik van de FAZ II Plus voor dynamische belastingen voor diameters M16-M24
• De snelle montage van de FAZ II Plus biedt een efficiënte bevestigingsoplossing voor dynamische toepassingen (M16-24) en is daarnaast direct belastbaar
• De ETA-certificering garandeert samen met andere testrapporten (RWS, ZTV en ETK) hoge belastingen bij brand
• Een onafhankelijke externe beoordeling garandeert de levensduur tot 120 jaar. Zo gaat de FAZ II Plus een eeuwigheid mee en is daarmee perfect geschikt voor grote bouwprojecten waar een lange levensduur vereist is (M10-M16)
• De FAZ II Plus absorbeert hoge seismische belastingen van prestatiecategorie C1 en C2 voor diameters M10-M24. Het gebruik van de vulring FFD is optioneel
• De variabele verankeringsdiepte maakt een tot op de millimeter nauwkeurige aanpassing aan de belasting mogelijk
• Het eerste segmentanker M6 met ETA optie 1 certificering garandeert een veilige verankering

• Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24)
• Roestvast staal: maximale veiligheid voor gebruik buitenshuis
• Sterk verhoogde trekbelastingen dankzij de nieuwe ETA certificering. Dit maakt minder bevestigingspunten en kleinere voetplaten mogelijk
• De hoogste duurzaamheid met een levensduur van 120 jaar, dit wordt bevestigd door een 'expert report' van de FAZ II Plus (M10-M16)
• Hoogste seismische belastingen voor diameters M10-M24 met en zonder gebruik van de vulring FFD
• Op de millimeter nauwkeurige aanpassing aan de belastingen door de variabele verankeringsdieptes

• Staalconstructies
• Vangrails
• Consoles
• Tunnels
• Lifts
• Hefplatforms
• Lopende banden
• Pompen
• Ladders
• Kabelgoten
• Machines
• Trappen
• Façades
• Houtconstructies

• Gescheurd en ongescheurd beton C20/25 t/m C50/60

• Beton C12/15 (onafhangelijk extern testrapport)
• Beton C80/95 (onafhangelijk extern testrapport)
• Vezelversterkt beton (onafhangelijk extern testrapport)
• Kalkzandsteen (onafhangelijk extern testrapport)

• ETA-19/0520
• DoP No. 0334
• ESR-2948
• 3023222

• De FAZ II Plus is geschikt voor zowel voor- als doorsteekmontage en is dankzij de lange schroefdraad ook ideaal voor afstandsmontage
• Bij het aanbrengen van het aandraaimoment wordt de conus in de spreidclip getrokken waardoor deze zich stevig in de boorgatwand vastgrijpt
• Het anker is volgens de certificering correct geplaatst wanneer het vooraf bepaalde aandraaimoment is bereikt
• In het geval van seriematige montage raden we het gebruik van de FABS of FA-ST II montagehulpen aan.
• Bij seismische belastingen kan de ringvormige spleet tussen anker en aanbouwdeel met injectiemortel worden afgevuld door gebruik te maken van de vulring FFD
• Voor dynamische belastingen dient een extra "Dynamische set" te worden gebruikt welke na montage wordt afgevuld met injectiemortel FIS V Plus, FIS EM Plus, FIS HB of FIS SB

• Goed-keuring: ✅
• ICC goedkeuring: ✅
• Seismische goedkeuring: C1
• Boordiameter: 8 mm
• Min. boorgatdiepte bij doorsteekmontage: 105 mm
• Ankerlengte: 115 mm
• Max. nuttige lengte hef,stand/hef,red: 50/60 mm
• Draad: M8 x 78 mm
• Sleutelwijdte: 13 mm
