Ellen inbouwtochtprofiel - AIB 3N XL - 2300mm

Ellen inbouwtochtprofiel - AIB 3N XL - 2300mm

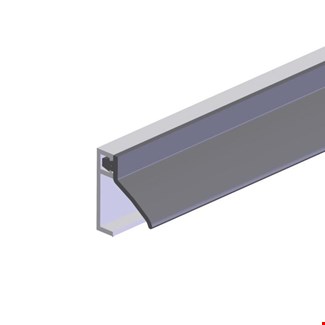

Het inbouw tochtprofiel Ellen AIB 3N XL is van aluminium en is geschikt voor montage in de sponning van naar binnen- en naar buitendraaiende deuren. Met name bij kromgetrokken deuren en andere kozijn/deur renovaties is dit tochtprofiel de beste oplossing. De siliconen rand geeft een optimale luchtdichting en aanslagdemping.

Producteigenschappen:

• Aluminium profiel met anti-flipper functie
• Groot werkingsbereik; maximaal 13 mm
• Sponningbreedte 16 mm
• Afhangspeling 6 mm
• Lengte 230 cm
• Klasse: W54177 (volgens NEN-EN 12365-1)

Montage advies:

• Voor een goede werking van het tochtprofiel is het belangrijk het profiel om de juiste manier te plaatsen.
• Plaats het tochtprofiel in de 6 mm afhangspeling tussen het kozijn en het draai gedeelte. De winddruk zorgt ervoor dat de afdichtingslip tegen het draaideel wordt geduwd aan de sluit- en bovenzijde.
• Tekening B is voor de bevestiging aan de scharnierzijde. Tekening A voor correcte montage aan de sluit- en bovenzijde bij naar binnendraaiende deuren en ramen.
• Gebruik schroeven van 2,5*16 mm. Het profiel is ook te bevestigen met een tacker.
