Henderson deur onderdelenpakket - H100 - max. 100 kg

Henderson deur onderdelenpakket - H100 - max. 100 kg

• HENDERSON HUSKY H100, B10.05510 onderdelenpakket voor 1 deur/gewicht 100 kg
• Incl. kunststof ondergeleider, exclusief dragerspakket, ons art.nr. 100393165 en rail 3000 mm, ons art.nr. 100393175
• Compleet pakket, met 2 meter rail, zie ons art.nr. 100393150

Een set is genoeg voor een deur tot een gewicht van 100 kilo. Voor gebruik met Husky bovenrails.

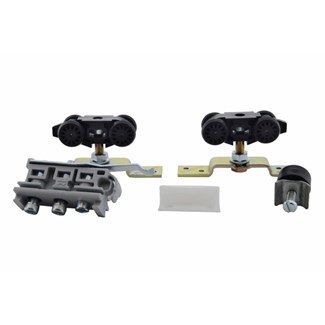

Wat zit er in de doos bij de HENDERSON HUSKY H100?

• 2 hangrollen
• 2 ophangbeugels
• 1 clipstop
• 1 geleider
• 1 buffer en bevestigingsschroeven

Hoe monteer ik de HENDERSON HUSKY H100?

1. Bevestig de rails zoals voorgeschreven aan plafond of muur
2. Hang de messingkleurige bout in de hangrollen. De vlakke kant van de hangrol moet boven liggen. Schroef de twee moeren om de bout, waarbij de vlakke kanten tegenover elkaar moeten liggen
3. Bevestig de bevestigingsbeugels op de schuifdeur, waarbij het midden van de beugel zich op minimaal 120 mm van de rand van de deur bevindt
4. Monteer de de railstop aan het einde van de rail, rij vervolgens de twee hangrollen naar binnen en bevestig eventueel de clipstop als er meerdere deuren in de rails hangen. De clipstop voorkomt dat schuifdeuren tegen elkaar botsen
5. Hang nu de deuren met de beugels aan de hangrollen. Fixeer ze met de moeren. Met de onderste moer bepaalt u de hoogte waarop de deur hangt en of hij recht hangt. De beugel biedt enige ruimte aan het naar voor of achteren bewegen van de deur. Fixeer de beugel tenslotte met de bovenste moer

Tips:

• Bestudeer de montagehandleiding zorgvuldig voor u begint
• Het aanbrengen van een extra set hangrollen leidt niet tot een groter toegelaten gewicht
